UWB-AOA vs. 藍牙AOA，誰是面向未來的新技術
藍牙AOA這兩年挺火的，但你知道嗎，UWB也有AOA，甚至性能更優、成本更低，工程師們正努力讓這項新技術成為現實。
一、什么是AOA
AOA（Angle of Arrival）是一項專業術語，指的是測量無線電信號的到達角度，這項技術通常被用于無線電定位。常通過天線陣列技術來測量AOA到達角度。
AOA與采用哪種無線電技術無關，藍牙有AOA定位，5G有AOA定位，UWB也可以有AOA定位。除了AOA外，小伙伴有時可能還會遇到AOD（Angle of Departure）這個詞，AOA與AOD主要是上下行方式不同，可以認為是同樣的技術。
二、UWB-AOA與藍牙AOA對比

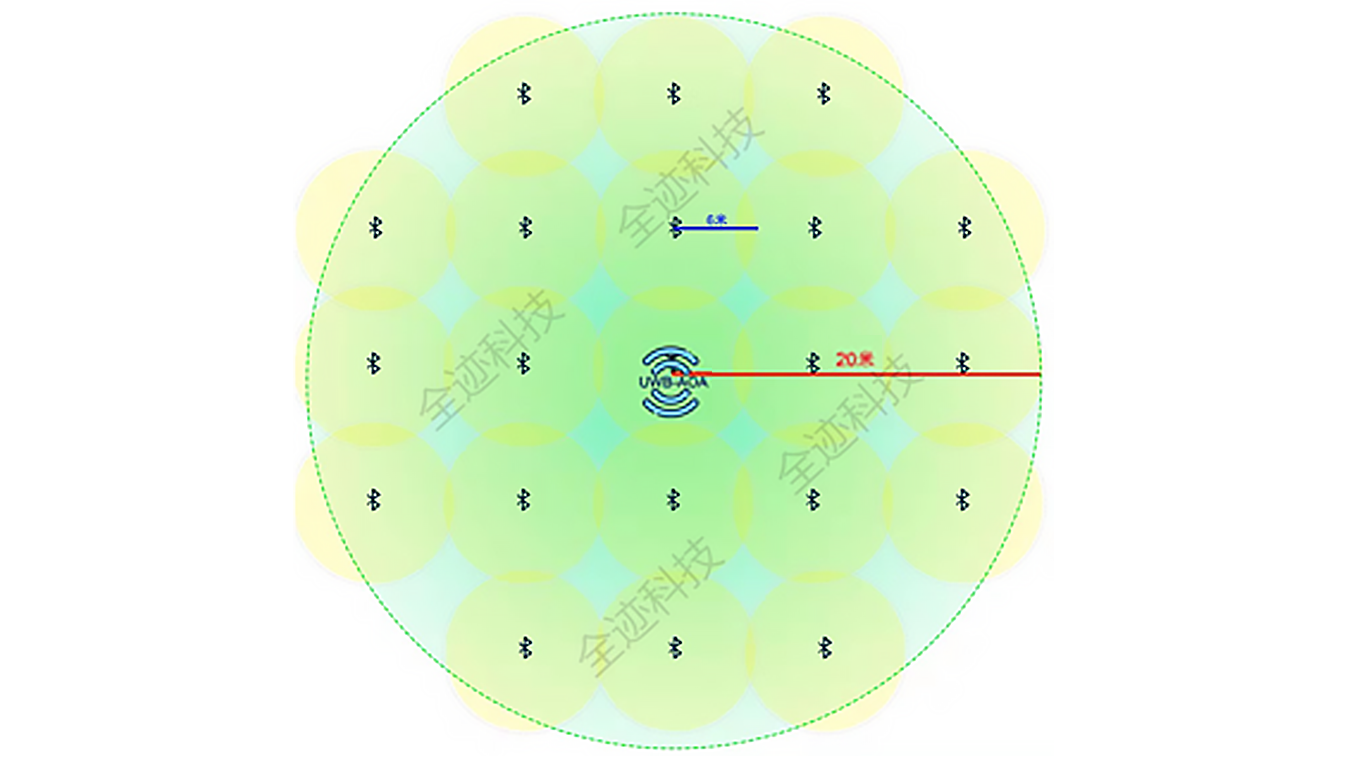

1．基站數量對比
UWB-AOA：單基站覆蓋半徑>20米，對安裝高度無要求
藍牙AOA：單基站覆蓋半徑為安裝高度的1~2倍
2. 定位精度對比
UWB-AOA：單臺大范圍2維精確定位+小范圍3維定位。UWB不僅可以測信號方向，還能厘米級測距，定位更準確。標簽高度不影響定位精度。
藍牙AOA：單臺小范圍2維粗糙定位。藍牙AOA能測信號方向，但不能測距離。要先假設標簽的高度是固定的，再測得信號來向與該高度平面的交點投影位置。當標簽被舉起或放下有高度變化時，會嚴重影響定位精度。

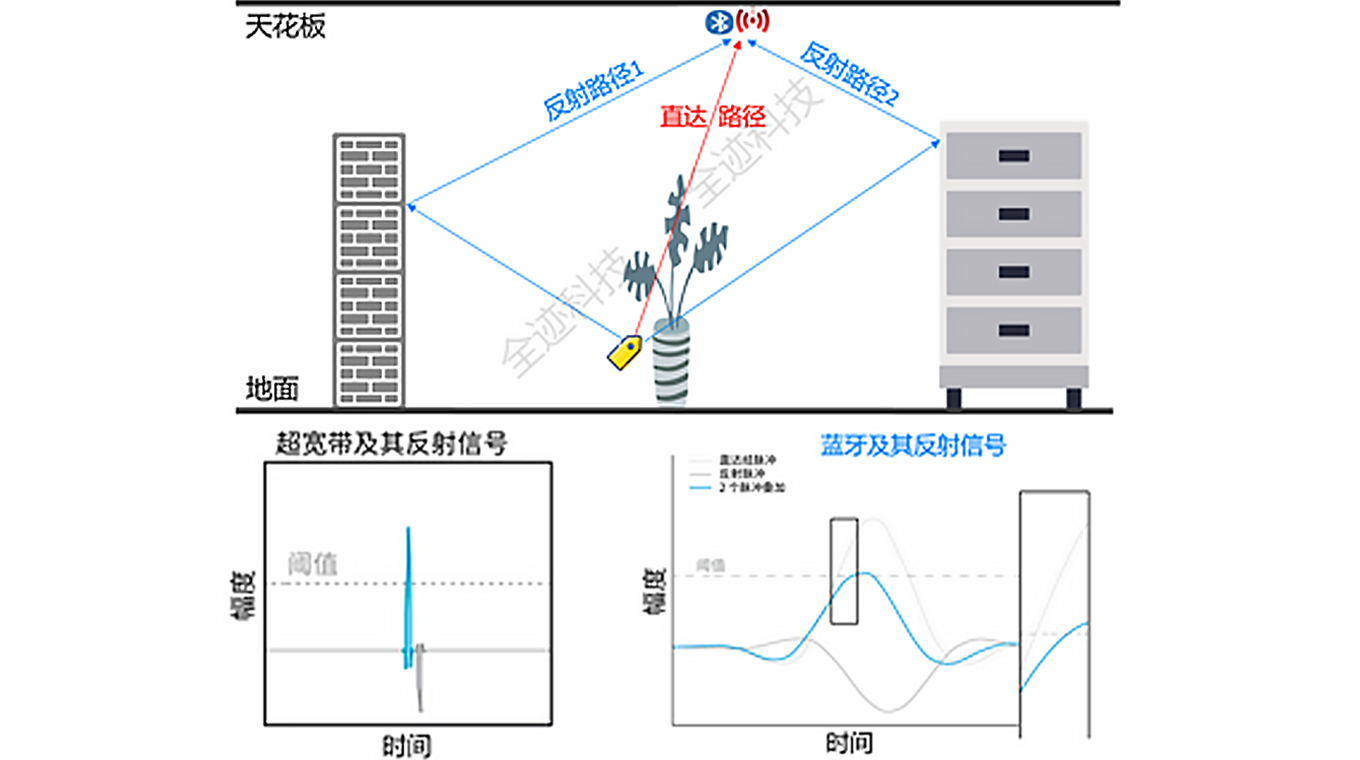

UWB-AOA：UWB技術更容易識別直達路徑，在障礙物多的復雜環境中定位精度更優。
藍牙AOA：藍牙技術無法區分直達和反射路徑，測得的是包含墻壁等障礙物反射后的混疊信號，在復雜環境下定位精度低、穩定度差。
4. 抗無線電干擾對比
UWB-AOA：UWB頻段在工信部規范下，與其它無線電沒有沖突。而且UWB是超寬帶信號，對常見電磁干擾（都是窄帶）抵抗力更強。
藍牙AOA：藍牙所用2.4G頻段非常擁擠，容易受到其它電子設備干擾，包括WIFI、藍牙耳機、智能家居、甚至無線鼠標等。
5. 成本與趨勢對比
蘋果、三星、小米、OPPO、VIVO、谷歌等都已經發布或即將發布多款集成UWB的手機和消費電子產品，UWB的市場趨勢正在形成。隨著UWB進入手機生態，眾多國內外初創公司正在將UWB芯片的成本大幅降低，逐漸達到藍牙芯片價位。藍牙相對UWB的成本和普及度優勢正在喪失，而藍牙相對UWB的物理性能局限會更加凸顯。

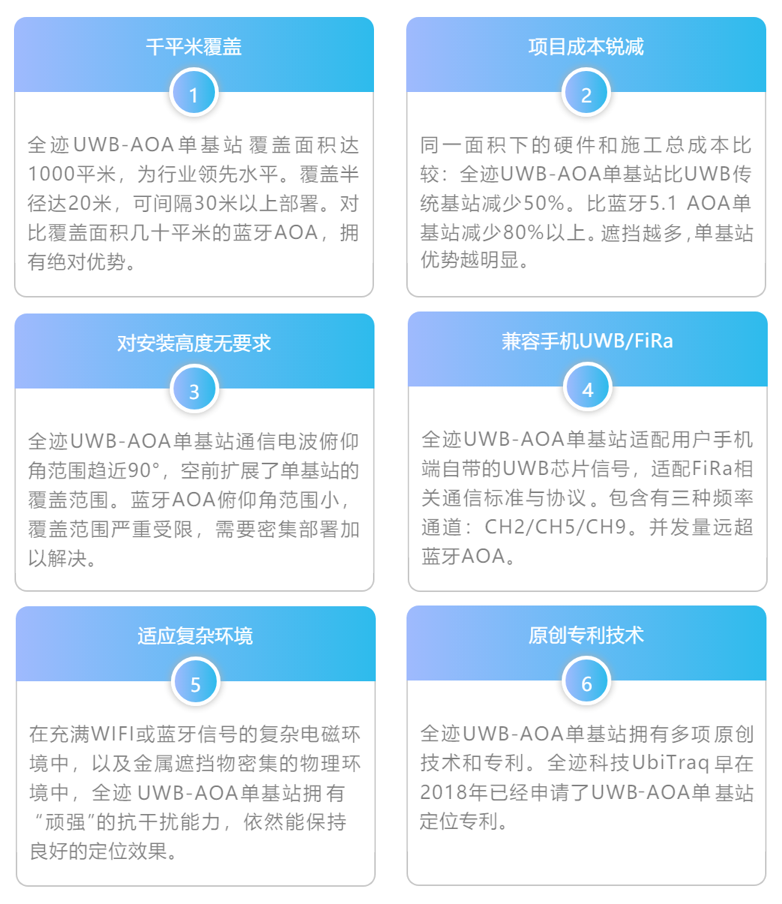

6. UWB-AOA優勢小結
三、藍牙AOA為什么覆蓋范圍小?

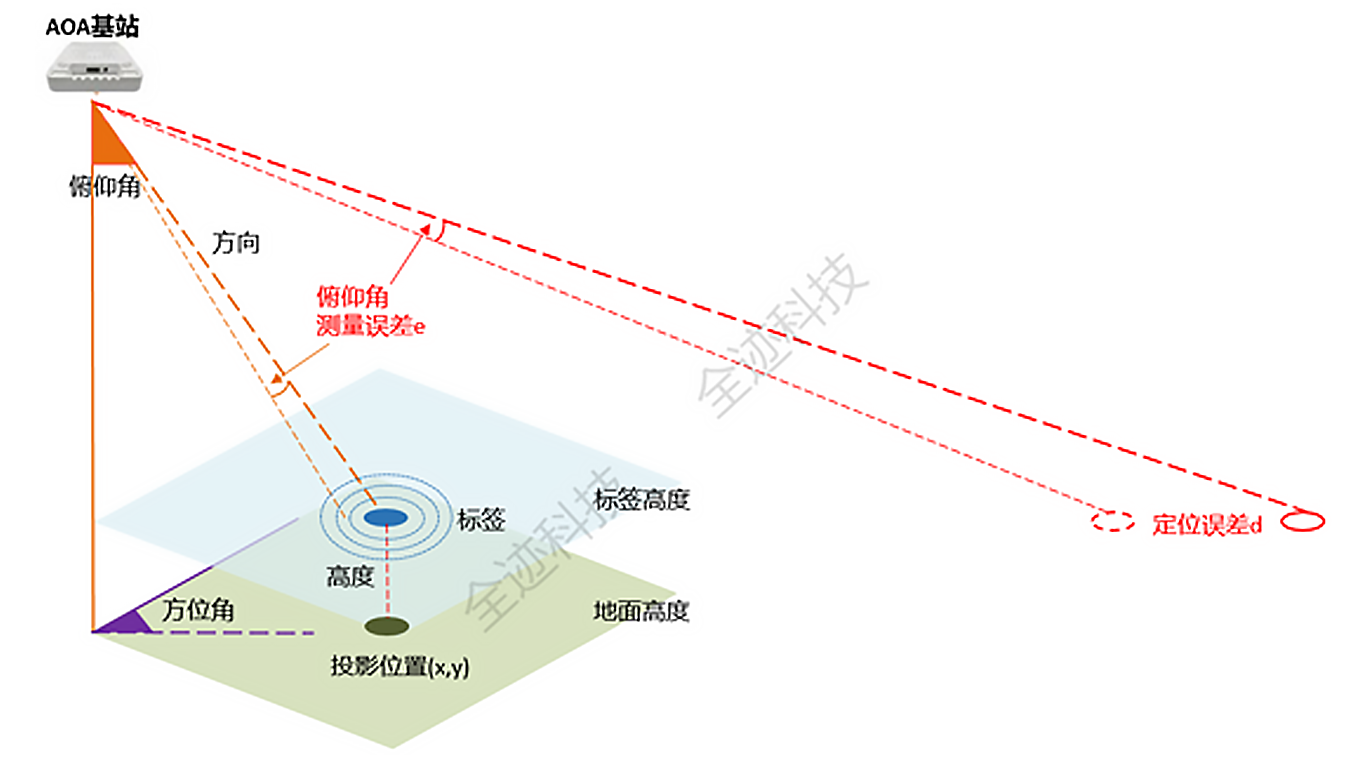

藍牙AOA最大的問題就是天線覆蓋范圍太小（即下圖俯仰角范圍做不大，通常<60°），典型藍牙AOA基站覆蓋半徑≈1至2倍的安裝高度。例如，當藍牙AOA基站安裝在高度3米的天花板下時，每臺基站覆蓋半徑只有3~6米。 考慮到標簽高度的影響，一些有經驗的集成商會直接按照“覆蓋半徑=安裝高度”來部署。
原因1：隨著俯仰角增大，相同測角誤差引起的平面定位誤差增大

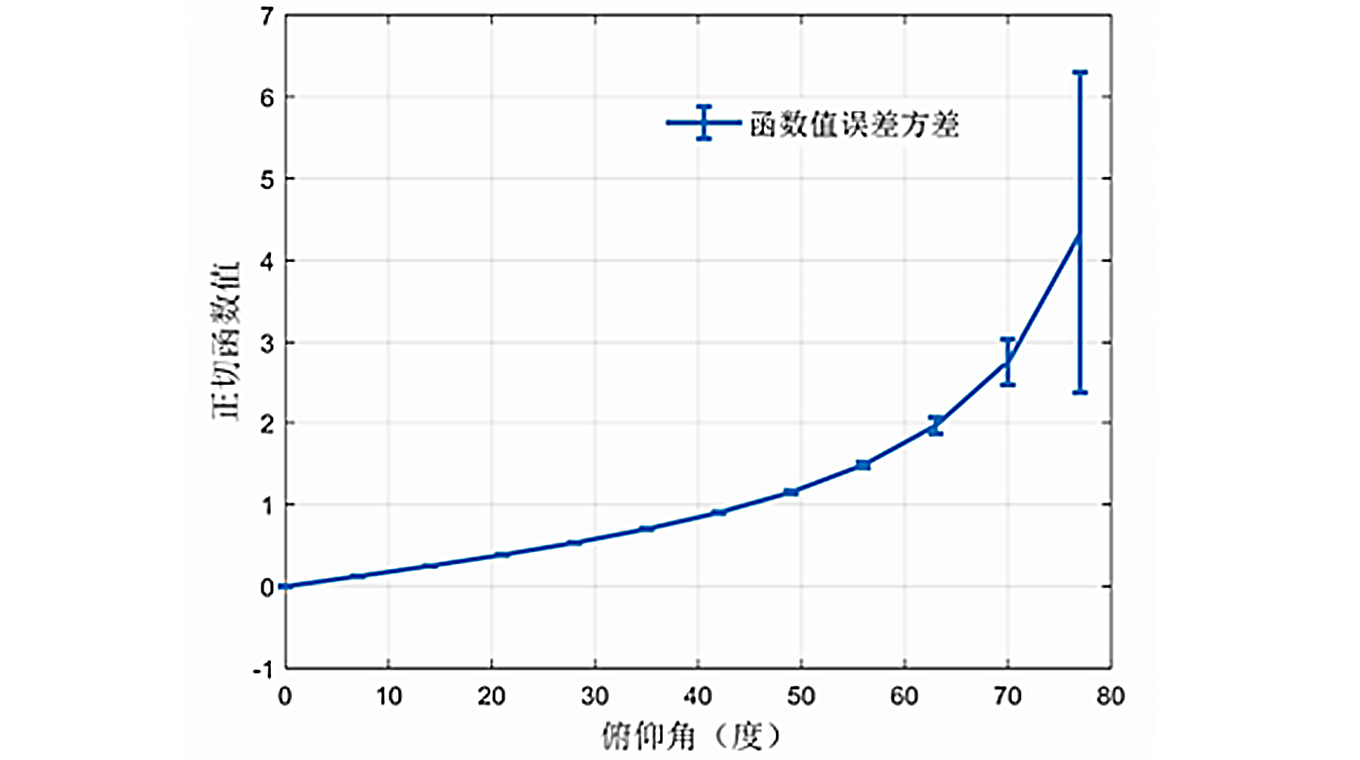

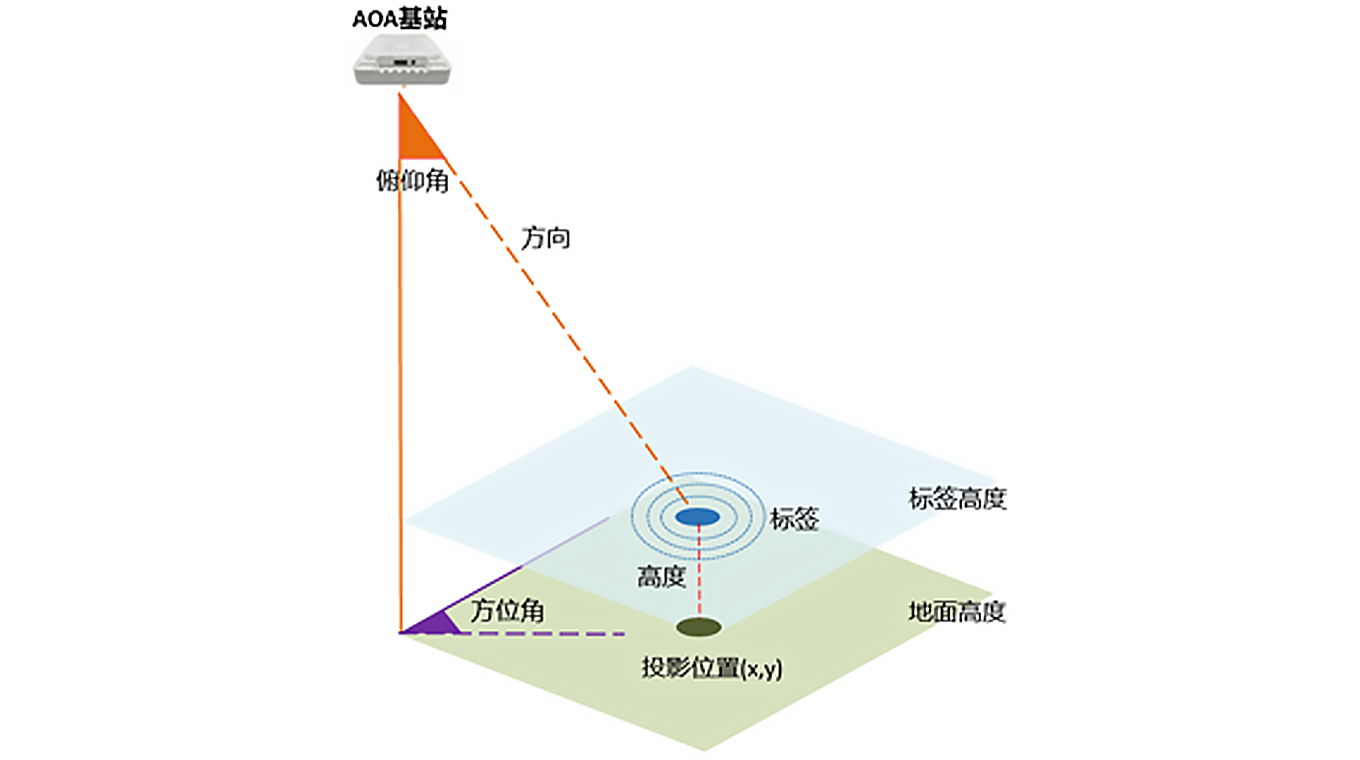

藍牙AOA定位原理是先測量好信號來向（即通過上圖的俯仰角和方位角來確定），然后求該方向與標簽高度平面（一般是地面+1米）的交點投影到地面，就是標簽位置（x, y）。但因為俯仰角測量有誤差（典型±3度精度），所以當俯仰角較小時（<60°），標簽定位點投影到地面的xy理論誤差尚小；但當俯仰角較大時（例如>60°），同樣的俯仰角測量誤差（上圖誤差e）會引起定位誤差d的大幅變化。因為藍牙無法精確測距（只能靠RSSI信號強度去估算，有米級誤差），這個問題無解。下圖是同樣的俯仰角測量誤差時，俯仰角變化與定位誤差關系的仿真圖。

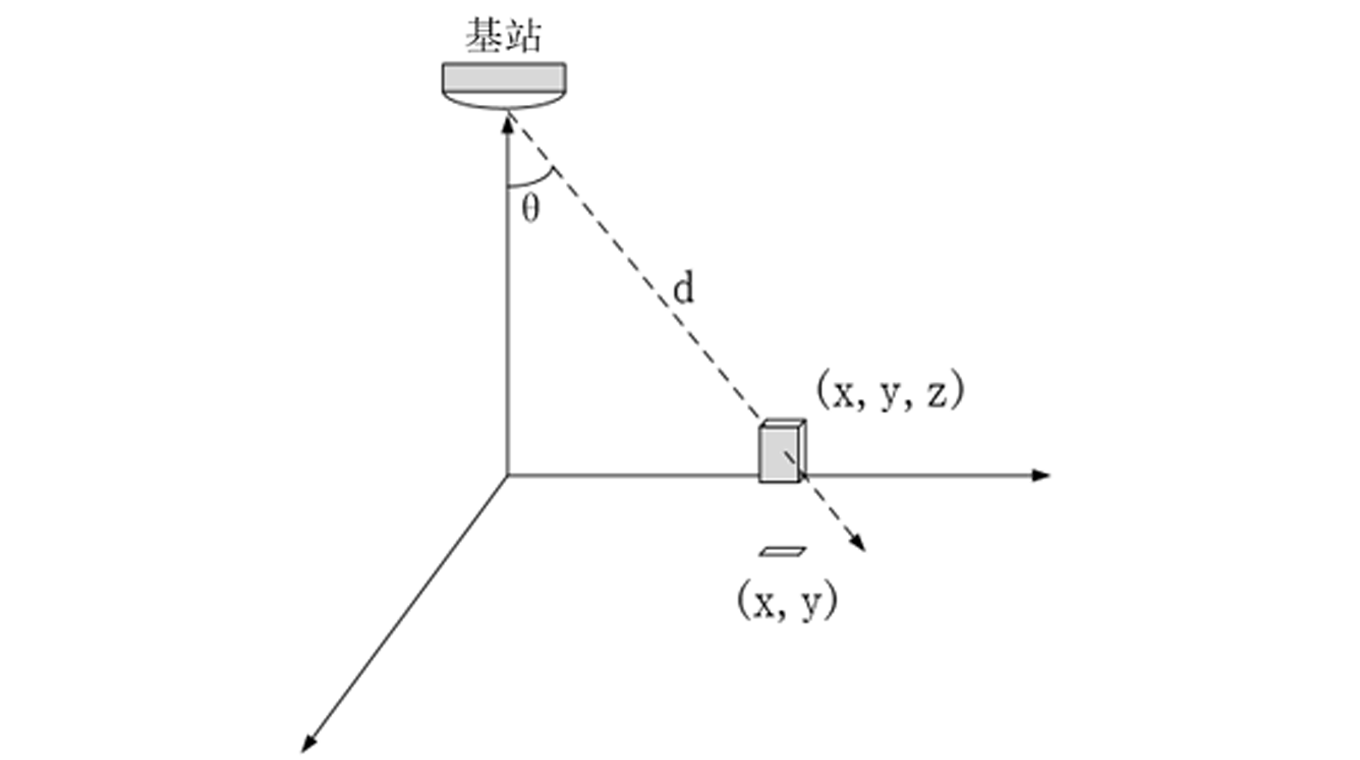

而UWB-AOA可以通過TOF精確測距。定位原理是先測方向，再沿著該方向測量標簽距離，單臺基站可以直接輸出標簽的3D坐標，該坐標的投影是2D坐標。誤差變得非常小，而且不隨俯仰角范圍有明顯變化。在實際設計中，全跡的UWB-AOA基站配合良好的天線設計可以覆蓋近乎0~90°俯仰角的完整半球。
原因2：隨著俯仰角增大，平面藍牙天線陣列測俯仰角誤差增大

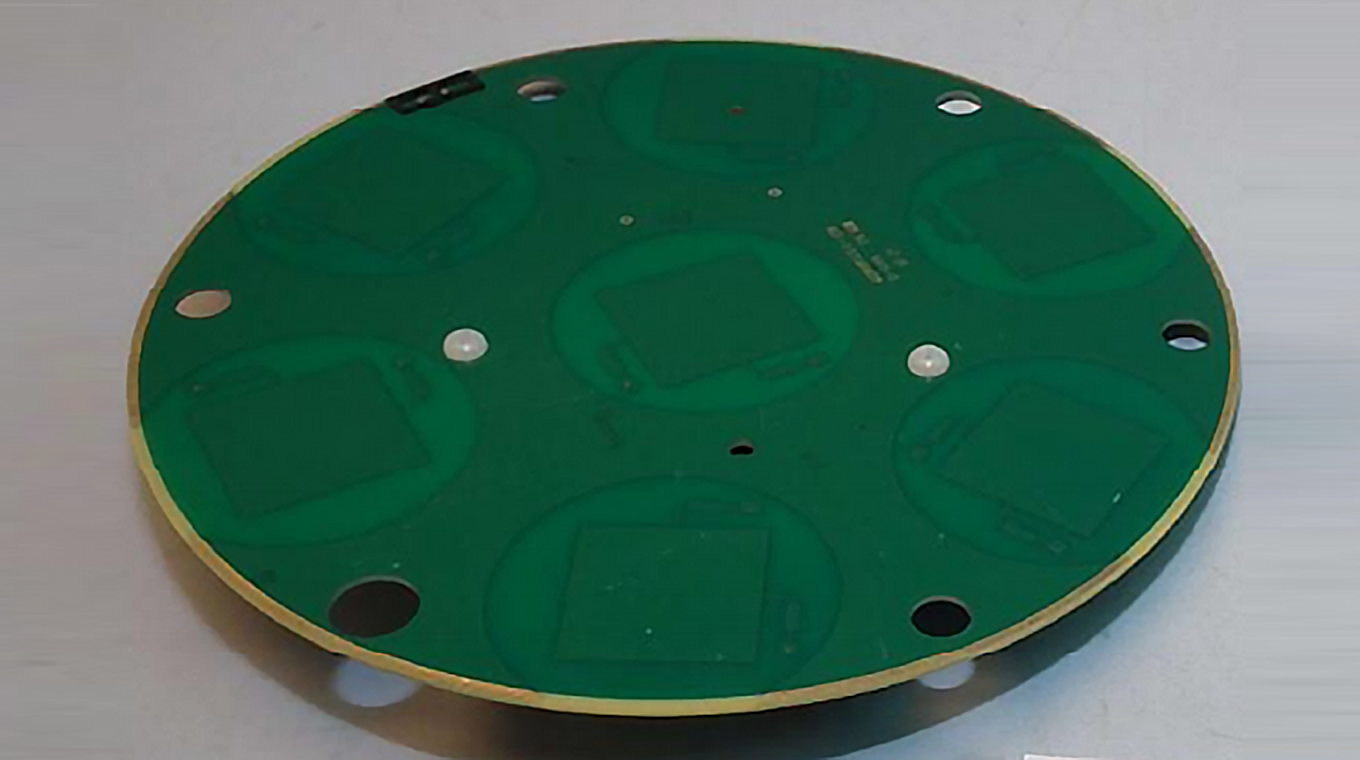

還有些次要原因造成藍牙AOA俯仰角小，比如藍牙天線是2.4G，頻率比UWB低，天線尺寸比UWB大，很難做出小尺寸同時兼顧0~90°全范圍俯仰角的天線設計。藍牙天線通常采用貼片排布的PCB天線（下圖），在測量俯仰角時，隨著俯仰角變大角度分辨率逐漸降低，性能變差。
再次，藍牙是窄帶信號，對環境障礙物的多徑反射比UWB要更加敏感，很容易測量到錯誤的角度，從而造成更大的誤差。
四、UWB-AOA單基站介紹
通過創新天線陣列設計，UWB-AOA單臺基站即可實現大范圍2維定位和小范圍3維定位。傳統UWB基站需要至少3臺才能獨立2維定位。

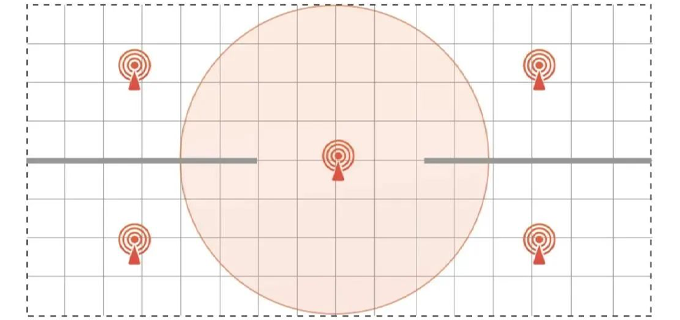

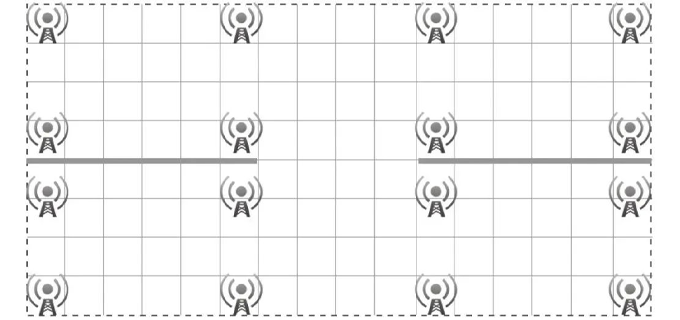

UWB-AOA單基站和傳統UWB基站部署方式和數量對比圖
五、總結
UWB-AOA是高精度、低成本、面向未來的新一代室內定位技術，未來將獲得廣泛應用。
